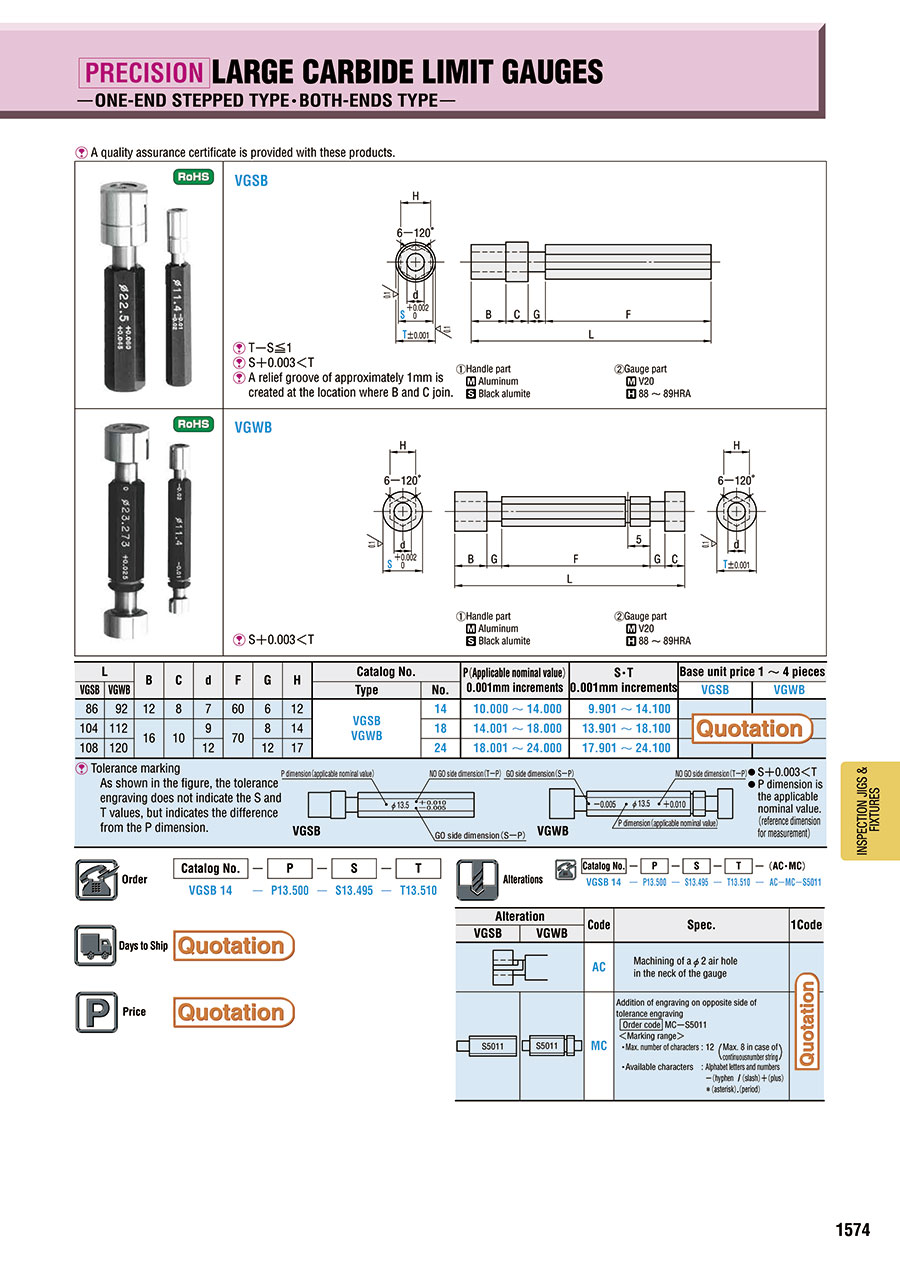

Calibri a tappo / rotondi su entrambi i lati / metallo duro
Fare clic sull'immagine per ingrandirla.
Cliccare sull´immagine per ingrandirla.
Codice componente
Qui sono indicati i codici componente
correlati al prodotto ricercato
- Disegno
- Anteprima 3D L'anteprima 3D è disponibile dopo la configurazione completa
- Codici componente
- Catalogo
Codice componente:
- Per poter visualizzare l'anteprima 3D è necessario definire il codice componente.
L'anteprima 3D non è disponibile perché non è ancora stato definito il codice componente.
Codice componente
|
|---|
| VGWB14-P[10-14/0.001]-S[9.9-14.1/0.001]-T[9.9-14.1/0.001] |
| VGWB18-P[14-18/0.001]-S[13.9-18.1/0.001]-T[13.9-18.1/0.001] |
| VGWB24-P[18-24/0.001]-S[17.9-24.1/0.001]-T[17.9-24.1/0.001] |
| Codice componente | Quantità minima d'ordine | Sconto volumi elevati | RoHS | No. (Nominal diameter) (mm) | P (Applicable nominal value) (mm) | S (Gauge diameter) (mm) | T (Gauge diameter) (mm) | |
|---|---|---|---|---|---|---|---|---|
| 1 | Preventivo | 10 | 14 | 10 ～ 14 | 9.9 ～ 14.1 | 9.9 ～ 14.1 | ||
| 1 | Preventivo | 10 | 18 | 14 ～ 18 | 13.9 ～ 18.1 | 13.9 ～ 18.1 | ||
| 1 | Preventivo | 10 | 24 | 18 ～ 24 | 17.9 ～ 24.1 | 17.9 ～ 24.1 |
Loading...
Configura
Proprietà di base
-
No. (Nominal diameter)(mm)
-
P (Applicable nominal value)(mm)
-
S (Gauge diameter)(mm)
-
T (Gauge diameter)(mm)
-
Tipo
- VGWB
-
Filtrare per tipo dati CAD
- 2D
- 3D
Attributi opzionali
- Specifiche e dimensioni di alcuni componenti potrebbero non essere illustrate in modo esauriente. Per i dettagli esatti, consultare i cataloghi dei produttori .
